Kabelschuhe – richtige Anwendung und Verarbeitung

05. 09. 2018 von Redaktion

In der Elektroinstallationstechnik werden Kabelschuhe zum Verbinden von elektrischen Leitungen benutzt. Beispielsweise zum Verbinden von Kabeln oder Litzen durch ein Schraub- oder Steckverfahren.

Bei der Befestigung von Leitungen mit Hilfe von Klemmen sind oftmals noch zusätzliche Aderendhülsen nötig, welche sich hier gut einsparen lassen.
Sehr massive Leiter können auch durch das Biegen des Drahtes zu einer Öse direkt angeschraubt werden. Für die Schraubbefestigung von Litzenleitungen gibt es auch sogenannte Crimpringe, in die die Litze ringförmig eingelegt ist. Ebenfalls dafür verwendbare Lötösen werden nicht als Kabelschuhe bezeichnet.

Kabelschuhe, welche als Ring oder Kabel ausgebildet sind, ermöglichen eine Klemmkontaktierung an elektrisch leitenden Komponenten mit einer Schraube, die mit dieser Komponente verbunden ist und einen oder mehrere Kabelschuhe klemmkontaktiert.

Arbeiten mit Crimpkabelschuhen

Crimpkabelschuhe besitzen ein Sonder-Blech, welches seitlich nach oben gebogen ist und somit die Leiteraufnahme bildet. Beim Crimpen selbst wird dieser angesprochene Bereich samt Leiterende in eine Crimpzange oder -maschine einführt. Nun werden, mit Hilfe der Crimp-Werkzeuge, die Blechlaschen nach innen und unten auf das Leiterende gebogen, so dass sich ein nierenförmiger Querschnitt ergibt.

Oft sind weitere zwei Blechlaschen auch am Ort des Endes der Leiterisolierung vorhanden, so dass sich dort auf die gleiche Weise eine Zugentlastung und ein Knickschutz herstellen lässt. Beide Crimp-Arbeitsgänge können entweder getrennt (Crimpzange mit nebeneinanderliegenden Gesenken) oder gleichzeitig ausgeführt werden. Im Crimpwerkzeug sind die Gesenke für beide Crimpungen hintereinander angeordnet.

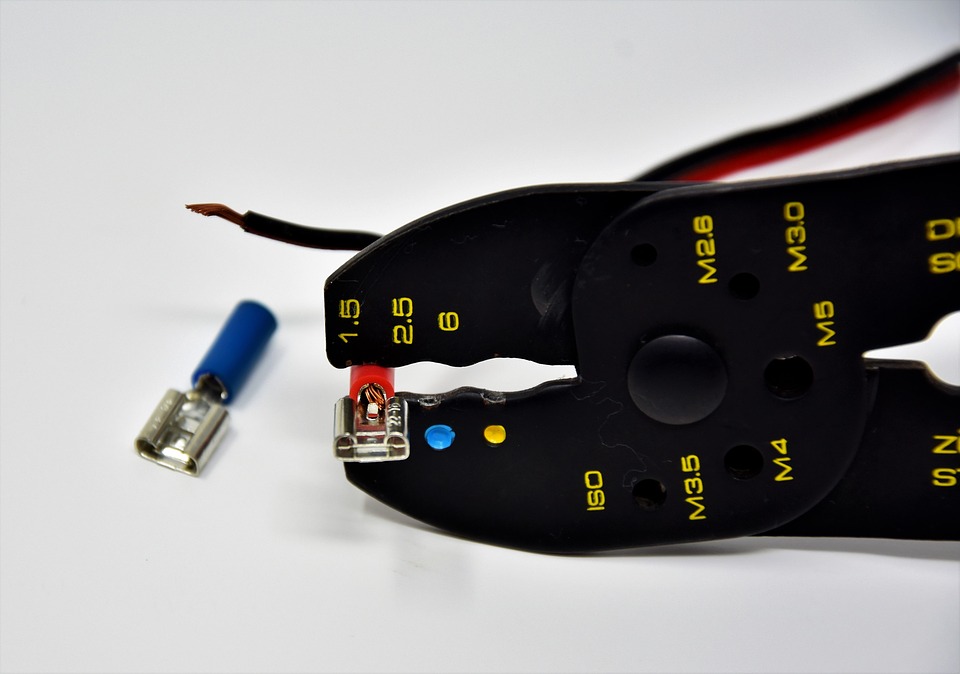

Zwei Kabelschuhe und eine Crimpzange

Bei isolierten Crimpkabelschuhen liegt dieser Bereich unter einer Isolierstoff-Hülse, durch die die Presskraft wirkt. Beim Crimpen wird gleichzeitig das verlängerte Ende dieser Isolierstoffhülse um den isolierten Bereich der Leitung gepresst, so dass sich ein Knickschutz bildet. Die Isolierstoffhülse isolierter Kabelschuhe besitzt eine den Querschnitt kennzeichnende Farbe.

Farben nach DIN 46245:

  • Rot für Querschnitte von 0,5 bis 1 mm2
  • Blau für Querschnitte von 1,5 bis 2,5 mm2
  • Gelb für Querschnitte von über 4 bis 6 mm2

Der Press-Kabelschuh

Presskabelschuhe besitzen eine massivere, beim Rohrkabelschuh komplett geschlossene und hülsenförmige Leiteraufnahme, welche meist mit einer Presszange verformt wird, so dass sich ein Kraft- und Formschluss mit dem anliegenden Leiter bildet. Es gibt verschiedene Presszangen für unterschiedliche Querschnittsbereiche, da der Querschnitt der Hülse mit demjenigen des Leiters und verschiedene Formen (sechseckiger Querschnitt oder ein bis zwei stumpfe Dorne, die die Hülse in der Mitte kegelartig auf den Leiter drücken) übereinstimmen muss.

Eine gesonderte Bauform von Presskabelschuh in Kombination eines Steckers stellen die vor allem in der Autoelektrik üblichen Flachstecker in Verbindung mit einem Presskabelschuh dar. Diese preiswerte Bauform kommt in unterschiedlichen Größen sowohl als Stecker als auch Buchse vor und ermöglicht zu Servicezwecken das einfache Trennen einer elektrischen Verbindung. Diese Bauform ist gemeinsprachlich auch unter dem eingetragenen Handelsnamen Faston oder auch als Faston-Stecker bekannt.

Presskabelschuhe werden für Leiter aus Kupfer, jedoch insbesondere auch bei Leitern aus Aluminium (große Querschnitte in Stromnetzen) eingesetzt.

Montage der Kabelschuhe

Das Kabelende, welche mit einem Kabelschuh versehen werden soll, wird zunächst in seinem Endbereich abisoliert. Die Abisolierlänge und die nutzbaren Leiterquerschnitte sind für jeden Kabelschuh vom Hersteller spezifiziert. Danach wird ein Kabelschuh auf dem abisolierten Endbereich platziert. Crimp- und auch Presskabelschuhe werden dann mit einer speziellen Crimp- bzw. Presszange oder einer Presse mit entsprechendem Gesenk verformt. Auf diesem Wege wird ein Kraftschluss und eine elektrisch leitende Verbindung zwischen dem Kabel und dem Kabelschuh gewährleistet.

Presszangen hinterlassen oft eine Kennzeichnung im Kabelschuh, sie besitzen dazu im Gesenk eine Gravur. Dies dient später lediglich zukünftigen Qualitätskontrollen.

Das richtige Werkzeug

Crimp- und Presszangen sind Spezialwerkzeuge, welche sich besonders für kleine Stückzahlen eignen. Sie und auch die mechanisierten Lösungen besitzen ein oder mehrere Gesenke zur Verarbeitung eines oder mehrerer Querschnitte eines bestimmten Kabelschuhtyps.

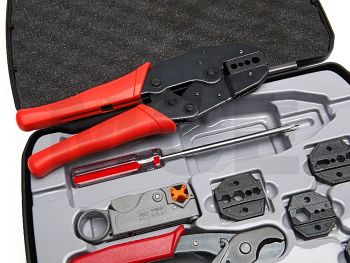

Werkzeugkoffer mit roter Crimpzange

Die Großzahl der Zangen besitzen eine Vorrichtung, welche den Kabelschuh erst dann wieder loslässt, wenn der benötigte Pressdruck aufgebracht worden ist.

In der Produktion werden Crimp- und Presskabelschuhe mit Pressen (Entweder von Hand eingelegt oder vollautomatisiert samt Abisolation) montiert. Für den mobilen Einsatz bei bspw. Arbeiten am Stromnetz gibt es motorisierte hydraulische Pressen, um vor Ort größere Querschnitte pressen zu können.
