Aircell 5

Aircell 5 Koaxialkabel

Aircell 5 ist ein sehr dämpfungsarmes und flexibles Koaxialkabel für Anwendungen bis 10 GHz

Koaxialkabel Aircell 5

Aircell 5 ist ein 5 mm dünnes, flexibles Koaxialkabel für den Frequenzbereich bis 10 GHz. Die im Verhältnis zum Durchmesser sehr niedrige Dämpfung und die alternative Verwendbarkeit von RG 58 Standard Koaxialverbindern machen dieses Kabel nicht nur für Wireless LAN, sondern für viele Anwendungen in der Nachrichtentechnik zur ersten Wahl!

Die relativ geringe Dämpfung von Aircell 5 wird durch ein verlustarmes PE-Compound Dielektrikum (LLC) mit einem Gasanteil von über 70% erreicht. Der Werkstoff ist zudem resistent gegen Feuchtigkeit. Der eindrähtige Innenleiter von Aircell 5 wird aus sauerstoffarmem Kupfer (OFC) gezogen und hat einen Durchmesser von 1,08 mm. Zur Erreichung einer guten Schirmdämpfung bei gleichzeitig niedrigen Verlusten wird der Außenleiter von Aircell 5 zweilagig aus Kupfer gefertigt: auf einer dünnen, überlappenden Kupferfolie wird ein Abschirmgeflecht mit einem Bedeckungsgrad von 72% aufgebracht. Die Folie ist auf der Innenseite PE-beschichtet und hierdurch gegen Rissbildung bei zu kleinem Biegeradius geschützt. Der schwarze PVC-Außenmantel von Aircell-5 ist UV-stabilisiert.

weiterlesen

Aircell 7

Koaxialkabel Aircell 7

Dämpfungsarmes Koaxialkabel Aircell-7 für Anwendungen bis 6 GHz

Koaxialkabel Aircell 7

Aircell 7 ist ein hochflexibles Koaxialkabel für den Frequenzbereich bis
6 GHz. Die im Verhältnis zum Durchmesser sehr niedrige Dämpfung und der kleine Biegeradius des Kabels machen den Einsatz für viele Anwendungen in der Hochfrequenztechnik interessant und empfehlenswert. Die relativ geringe Dämpfung von Aircell 7 wird durch ein verlustarmes PE-Compound Dielektrikum mit einem Gasanteil von über 70% erreicht. Der Werkstoff ist
zudem resistent gegen Feuchtigkeit.

Der Innenleiter des Aircell-7, eine 19-adrige Litze aus sauerstoffarmem Kupfer, ermöglicht die außerordentliche Flexibilität des Kabels. Zur Erreichung einer guten Schirmdämpfung ist der Außenleiter von Aircell-7 zweilagig ausgeführt: auf einer dünnen, überlappenden Kupferfolie wird ein Cu-Abschirmgeflecht mit einem Bedeckungsgrad von 70% aufgebracht. Die Folie ist auf der Innenseite PE-beschichtet und hierdurch gegen Rissbildung bei zu kleinem Biegeradius geschützt. Der schwarze PVC-Außenmantel von Aircell-7 ist UV-stabilisiert.

Aircell-7 ist ein bewährtes und weit verbreitetes Koaxialkabel für viele Applikationen in der Nachrichtentechnik. Es ist sehr flexibel, dämpfungsarm und störstrahlungssicher.

Wir liefern Aircell 7 in Längen nach Ihren Wünschen im Zuschnitt bis 500 m.

Aircell-7 ist ebenso in den Standardlängen 25 m, 50 m, 100 m, 200 m, 300 m und 500 m ab Lager lieferbar.

Aircell 7 Kenndaten

  • Durchmesser:  7,3 mm
  • Impedanz: 50 Ohm
  • Dämpfung bei 1 GHz / 100 m: 21,52 dB
  • fmax: 6 GHz

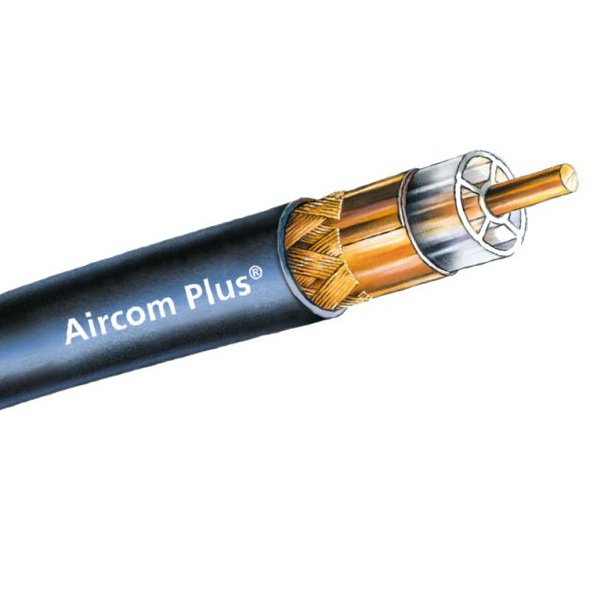

Aircom Plus

Koaxialkabel Aircom Plus

Aircom Plus ist ein dämpfungsarmes 50 Ohm Koaxialkabel bis 10 GHz

Aircom Plus ist ein dämpfungsarmes 50 Ohm Koaxialkabel für den Frequenzbereich bis 10 GHz. Die im Vergleich zum Durchmesser sehr niedrige Längsdämpfung von Aircom Plus wird durch ein verlustarmes Luftzellen-Dielektrikum erreicht. Die Zentrierung des Innenleiters erfolgt dabei über einen durchgehenden, unverrückbaren PE-Spreizer mit insgesamt 5 Stegen, die sternförmig angeordnet sind. Der massive Innenleiter aus sauerstoffarmen Kupfer ist mit einer dünnen PE-Schicht umspritzt, die einer Korrosion dauerhaft vorbeugt. Ein weiterer Pluspunkt ist die doppelte Abschirmung von Aircom Plus: auf den PE-Spreizer wird zunächst eine dünne, überlappende Kupferfolie aufgebracht. Die Folie ist auf der Innenseite mit einer PE-Beschichtung versehen, die eine Rissbildung bei zu kleinem Biegeradius verhindert. Das über der Folie liegende Kupfergeflecht weist einen Bedeckungsgrad von 75% auf, insgesamt wird ein hohes Schirmmaß von > 85 dB bei 1 GHz erreicht. Der schwarze PVC Außenmantel von Aircom Plus ist UV-stabilisiert.
Aircom Plus ist ein modernes Koaxialkabel für fast alle Applikationen in der Hochfrequenztechnik, da  es dämpfungsarm, störstrahlungssicher und bis 10 GHz einsetzbar ist.
Für Außenbereiche sollte Aircom Plus möglichst nicht verwendet werden, weil sich durch Temperaturschwankungen Kondenswasser in den Luftzellen bilden und ansammeln kann.

Als sehr gute Alternative zu Aircom Plus empfehlen wir H 2000 Flex.

Aircom Plus liefern wir als Meterware im Zuschnitt bis 500 m und in Standardlängen mit
25 m, 50 m, 100 m, 200 m, 300 m und 500 m ab Lager (Zwischenverkauf vorbehalten).

Download [download id=“34″]

Ecoflex 10 Plus

Koaxialkabel Ecoflex 10 Plus

Dämpfungsarmes Koaxialkabel Ecoflex 10 Plus

Ecoflex 10 Plus ist ein hoch flexibles, verlustarmes Koaxialkabel, das speziell für den Einsatz bis zu 8 GHz entwickelt wurde. Moderne Produktionsverfahren und die Verwendung eines verlustarmen PE-LLC-Dielektrikums mit einem Gasanteil von mehr als 70% ermöglichen sehr geringe Dämpfungswerte.

Das Ecoflex 10 Plus setzt bei flexiblen Koaxialkabeln neue Maßstäbe. Die hohe Flexibilität von Ecoflex 10 Plus wird durch einen sieben drähtigen Hybrid-Innenleiter mit Aluminiumkern und verschweißtem Kupfermantel gewährleistet. Der Innenleiter wird in präzisen Produktionsschritten verseilt, komprimiert, kalibriert und anschließend mit einer Beschichtung versehen, um sehr gute Dämpfungs- und Anpassungswerte zu erzielen. Ein weiterer Pluspunkt ist die doppelte Schirmung. Eine überlappende Kupferfolie und ein darüber liegendes Kupfergeflecht sorgen für ein Schirmungsmaß von >90 dB bei einem Gigahertz. Die Kupferfolie besitzt eine PE-Beschichtung, die verhindert, dass sich durch kleine Biegeradien Risse in der Kupferfolie bilden. Der schwarze PVC-Außenmantel des Ecoflex-10 Plus ist UV-stabilisiert.

Zusätzlich zu einem umfangreichen  Angebot  von  Hochfrequenz-Steckverbindern  gibt es einen lötfreien N-Stecker, der in wenigen Minuten ohne Spezialwerkzeug montiert werden kann. Ecoflex 10 Plus ist ein neues Koaxialkabel für fast alle Anwendungen in der Hochfrequenztechnik geeignet.

Ecoflex 10 Plus liefern wir ab Lager oder kurzfristig in jeder Länge ab 1 m bis 500 m (Zwischenverkauf vorbehalten).

Hinweis:
Aluminium ist ein sprödes Metall und daher gibt auch der Hersteller für dieses Koaxialkabel max. 15 wiederholte Biegungen bei einem Radius von 140 mm an. Für sämtliche Anwendungen, in denen Ecoflex 10 Plus häufigen Bewegungen ausgesetzt ist, ob u.a. an Rotoren oder Teleskopmasten, häufig auf- und abgewickelt wird, ist dieses Kabel nicht verwendbar.

Ecoflex 10 Plus – Technische Daten

Ecoflex 15 Plus

Das neue Ecoflex 15 Plus verfügt über bemerkenswerte elektrische und mechanische Verbesserungen: Ecoflex 15 Plus verwendet einen  Präzisions-Hybrid-Innenleiter mit Aluminiumkern und verschweißtem Kupfermantel.

Ecoflex 15 Plus ist ein äußerst flexibles und dabei sehr dämpfungsarmes 50 Ohm Koaxialkabel für den Einsatz bis 8 GHz. Modernste

Ecoflex 15 Plus ist ein dämpfungsarmes 50 Ohm Koaxkaxialkabel für die Nachrichtentechnik

Dämpfungsarmes 50 Ohm Koaxialkabel für Anwendungen bis 8 GHz

Produktionsverfahren und die Verwendung eines verlustarmen PE-LLC Dielektrikums mit einem Gasanteil von über 70% ermöglichen sehr günstige Dämpfungswerte.
Der innovative Kabelaufbau von Ecoflex 15 Plus kombiniert  die äußerst geringen Dämpfungseigenschaften von 1/2“ Kabeln mit starren Innenleitern mit den mechanischen Eigenschaften von flexiblen, aber verlustreichen Standard-Koaxialkabeln mit Litzeninnenleitern und stellt so eine ideale Kombination dar.
Die gute Flexibilität von Ecoflex 15 Plus wird durch einen 7-drähtigen Hybrid-Innenleiter mit Aluminiumkern und verschweißtem Kupfermantel sichergestellt.
Der Innenleiter wird in präzisen Produktionsschritten verseilt, komprimiert, kalibriert und anschließend mit einem Precoating versehen, um sehr gute Dämpfungs- und Anpassungswerte zu erzielen.

Ein weiterer Pluspunkt ist die doppelte Schirmung: eine überlappende Kupferfolie und ein darüberliegendes Kupfergeflecht sorgen für ein hohes Schirmmaß von > 90 dB bei 1 GHz. Der schwarze PVC-Außenmantel von Ecoflex 15 Plus ist UV-stabilisiert.

Zur Vereinfachung der Installation wurden lötfreie Stecker in den Normen N, UHF und 7-16 DIN entwickelt, die ohne Spezialwerkzeuge in kurzer Zeit konfektioniert werden können.

Ecoflex 15 Plus ist ein modernes Koaxialkabel für fast alle Applikationen in der  Hochfrequenztechnik: dämpfungsarm, flexibel, störstrahlungssicher und einsetzbar bis in den Mikrowellen-Bereich.

Ecoflex 15 Plus ist ab Lager oder kurzfristig in allen Längen bis 500 m lieferbar (Zwischenverkauf vorbehalten).

Verbesserung zu ECOFLEX 15 (Standard Vollkupfer-Koaxialkabel):

  • Erweiterter Frequenzbereich: von 6 GHz auf 8 GHz
  • Deutlich geringere Längsdämpfung: – 7% @1 GHz;    – 11% @6 GHz
  • Verbesserte Rückflussdämpfung
  • Höhere Belastbarkeit + 9% @ 1 GHz
  • Reduziertes Gewicht – 22%
  • Höhere Flexibilität, noch bessere Verlegefreundlichkeit
Hinweis:
Aluminium ist ein sprödes Metall und daher gibt auch der Hersteller für dieses Koaxialkabel max. 15 wiederholte Biegungen bei einem Radius von 140 mm an. Für sämtliche Anwendungen, in denen Ecoflex 15 Plus häufigen Bewegungen ausgesetzt ist, ob u.a. an Rotoren oder Teleskopmasten, häufig auf- und abgewickelt wird, ist Ecoflex 15 Plus nicht verwendbar.
