Ecoflex 15 Plus

25. 10. 2011 von Gerhard Mauritz

Das neue Ecoflex 15 Plus verfügt über bemerkenswerte elektrische und mechanische Verbesserungen: Ecoflex 15 Plus verwendet einen  Präzisions-Hybrid-Innenleiter mit Aluminiumkern und verschweißtem Kupfermantel.

Ecoflex 15 Plus ist ein äußerst flexibles und dabei sehr dämpfungsarmes 50 Ohm Koaxialkabel für den Einsatz bis 8 GHz. Modernste

Ecoflex 15 Plus ist ein dämpfungsarmes 50 Ohm Koaxkaxialkabel für die Nachrichtentechnik

Dämpfungsarmes 50 Ohm Koaxialkabel für Anwendungen bis 8 GHz

Produktionsverfahren und die Verwendung eines verlustarmen PE-LLC Dielektrikums mit einem Gasanteil von über 70% ermöglichen sehr günstige Dämpfungswerte.
Der innovative Kabelaufbau von Ecoflex 15 Plus kombiniert  die äußerst geringen Dämpfungseigenschaften von 1/2“ Kabeln mit starren Innenleitern mit den mechanischen Eigenschaften von flexiblen, aber verlustreichen Standard-Koaxialkabeln mit Litzeninnenleitern und stellt so eine ideale Kombination dar.

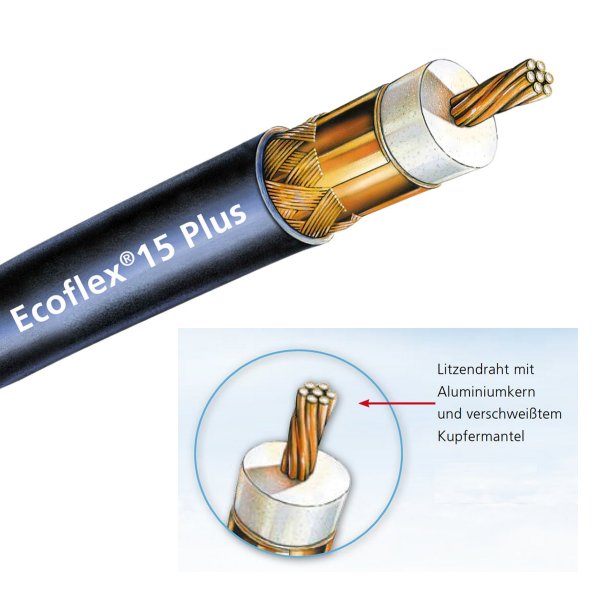

Die gute Flexibilität von Ecoflex 15 Plus wird durch einen 7-drähtigen Hybrid-Innenleiter mit Aluminiumkern und verschweißtem Kupfermantel sichergestellt.
Der Innenleiter wird in präzisen Produktionsschritten verseilt, komprimiert, kalibriert und anschließend mit einem Precoating versehen, um sehr gute Dämpfungs- und Anpassungswerte zu erzielen.

Ein weiterer Pluspunkt ist die doppelte Schirmung: eine überlappende Kupferfolie und ein darüberliegendes Kupfergeflecht sorgen für ein hohes Schirmmaß von > 90 dB bei 1 GHz. Der schwarze PVC-Außenmantel von Ecoflex 15 Plus ist UV-stabilisiert.

Zur Vereinfachung der Installation wurden lötfreie Stecker in den Normen N, UHF und 7-16 DIN entwickelt, die ohne Spezialwerkzeuge in kurzer Zeit konfektioniert werden können.

Ecoflex 15 Plus ist ein modernes Koaxialkabel für fast alle Applikationen in der  Hochfrequenztechnik: dämpfungsarm, flexibel, störstrahlungssicher und einsetzbar bis in den Mikrowellen-Bereich.

Ecoflex 15 Plus ist ab Lager oder kurzfristig in allen Längen bis 500 m lieferbar (Zwischenverkauf vorbehalten).

Verbesserung zu ECOFLEX 15 (Standard Vollkupfer-Koaxialkabel):

  • Erweiterter Frequenzbereich: von 6 GHz auf 8 GHz
  • Deutlich geringere Längsdämpfung: – 7% @1 GHz;    – 11% @6 GHz
  • Verbesserte Rückflussdämpfung
  • Höhere Belastbarkeit + 9% @ 1 GHz
  • Reduziertes Gewicht – 22%
  • Höhere Flexibilität, noch bessere Verlegefreundlichkeit
Hinweis:
Aluminium ist ein sprödes Metall und daher gibt auch der Hersteller für dieses Koaxialkabel max. 15 wiederholte Biegungen bei einem Radius von 140 mm an. Für sämtliche Anwendungen, in denen Ecoflex 15 Plus häufigen Bewegungen ausgesetzt ist, ob u.a. an Rotoren oder Teleskopmasten, häufig auf- und abgewickelt wird, ist Ecoflex 15 Plus nicht verwendbar.
